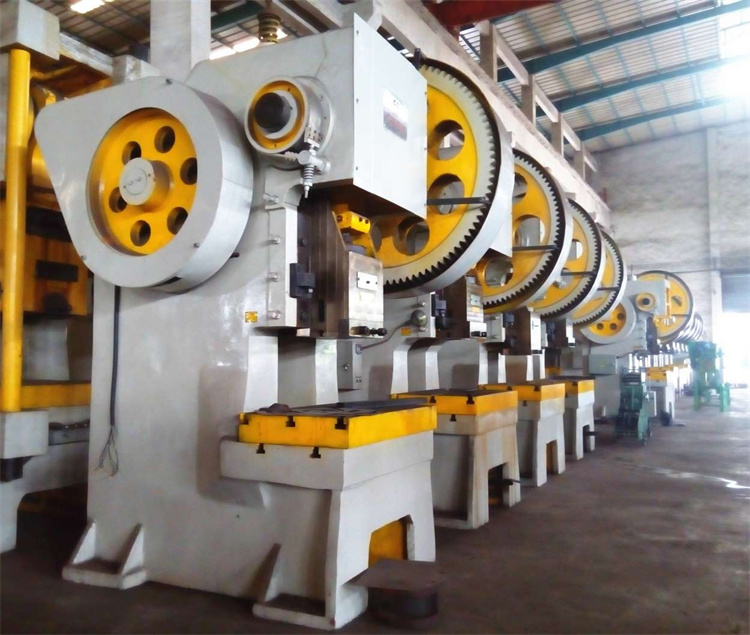

Mechanische Kraftpresse / C-Frame-Stanzpresse (J23-Serie)

Produktbeschreibung

Die offenen Exzenterpressen der Serie J23 sind Allzweckpressen, die sich zum Umformen, Stanzen, Lochen, Biegen und für andere Kaltumformverfahren eignen.

1. C-Rahmen-Gussrumpf für maximale Steifigkeit und minimale Durchbiegung – für präzise Teile und lange Werkzeugstandzeiten. Der Rumpf ist neigbar, hohe Steifigkeit und geringe Verformung. Kompakte Bauweise. Dicke Platten und große Säulen bieten die stabile Plattform, die Sie für Ihre anspruchsvollen Anwendungen benötigen.

2. Der breite Rahmen minimiert Vibrationen und verlängert so die Lebensdauer der Maschine – wirtschaftlich und praktisch. Der großzügige Arbeitsbereich ermöglicht es, den beweglichen Stützkörper zum Setzen des Werkzeugs aus dem Rahmen zu nehmen. Die Konstruktion ist einfach und das Gerät optisch ansprechend.

3. Hohe Genauigkeit, hohe Effizienz, einfache und bequeme Bedienung, gute Leistung, günstiger Preis und bester Service.

Spezifikation

Produktvorteile

Die Maschine verwendet eine starre, drehbare Kupplung, die robust und gut gelagert ist. Die Kupplung ermöglicht kontinuierliche Hübe für die Massenproduktion.

1. Die Kurbelwelle besteht aus einem speziellen legierten Stahl, der mit hoher Genauigkeit bearbeitet wurde und in Bronzebuchsen gelagert ist, um einen reibungslosen Betrieb, eine längere Lebensdauer und Genauigkeit zu gewährleisten.

2. Das Schwungrad ist in der richtigen Größe, aus hochwertigem Gusseisen gefertigt, um ausreichend Energie für die Pressvorgänge zu speichern und freizusetzen, und ist für einen ruhigen Lauf optimal ausgewuchtet.

3. Die Zahnräder sind aus Stahl gegossen oder gefertigt. Die Zahnradzähne werden mit einer Präzisions-Wälzfräsmaschine hergestellt.

4. Die Maschine verfügt über eine beidseitige Tasten- und Fußschaltersteuerung: Anti-Tie-Down- und Nicht-Repeat-Steuerung mit Ringschutz; entspricht den OSHA-Vorschriften.

Optionale Vorrichtung: Ram-Einstellung und -Struktur:

1. Tisch und Kolbenkörper sind aus Gusseisen gefertigt, der gesamte Körper ist gehärtet, es wird ein Sekundärantrieb verwendet, der Antriebsteil der Kurbelwelle ist horizontal angeordnet, Schwungrad und Zahnräder sind außen offen, was die Wartung erleichtert.

2. Der Schieber ist eine robuste, gegossene Kastenkonstruktion. Bei Überlastung des Schiebers ist eine Überdruckschutzvorrichtung installiert. Diese einfache Konstruktion sorgt dafür, dass bei Überlastung des Schiebers die Sicherung auslöst und so die Werkzeugmaschine und das Werkzeug vor Beschädigung schützt.

3. Manuelle Höhenverstellung des Schiebers mittels V-förmiger Führungsschiene, einfache Justierung

Unsere Leistungen & Stärken:

1. Ausgehend von den vom Kunden bereitgestellten Materialien sind 6 Sorten importierter Stahl und 8 Sorten inländischer hochwertiger Stahlsorten auszuwählen.

2. Die Wärmebehandlung erfolgt mit modernster inländischer Ausrüstung und Technologie. Zur Auswahl stehen: Vakuumhärten, Hochfrequenzhärten und Salzofenhärten.

3. Drei Elemente der Qualitätskontrolle und Qualitätssicherung: Materialauswahl, Wärmebehandlung und Präzision.
